『ZJHP精小型氣動薄膜單座調節閥』專業生產廠家，由本廠自主研發生產的【氣動調節閥】質量可靠、價格合理、售后服務完善?！?/strong>ZJHP精小型氣動薄膜單座調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
| 產品名稱 | ZJHP精小型氣動薄膜單座調節閥 |
| 產品型號 | NEQJT |
| 公稱通徑 | DN15-150 |
| 壓力范圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼 |
『ZJHP精小型氣動薄膜單座調節閥』專業生產廠家，由本廠自主研發生產的【調節閥】質量可靠、價格合理、售后服務完善。『ZJHP精小型氣動薄膜單座調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【調節閥】的閥體類型選擇：調節閥的閥體種類很多，常用的閥體種類有①直通單座 ②直通雙座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋轉 ⑧蝶形 ⑨套筒式 ⑩球形等?！菊{節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。

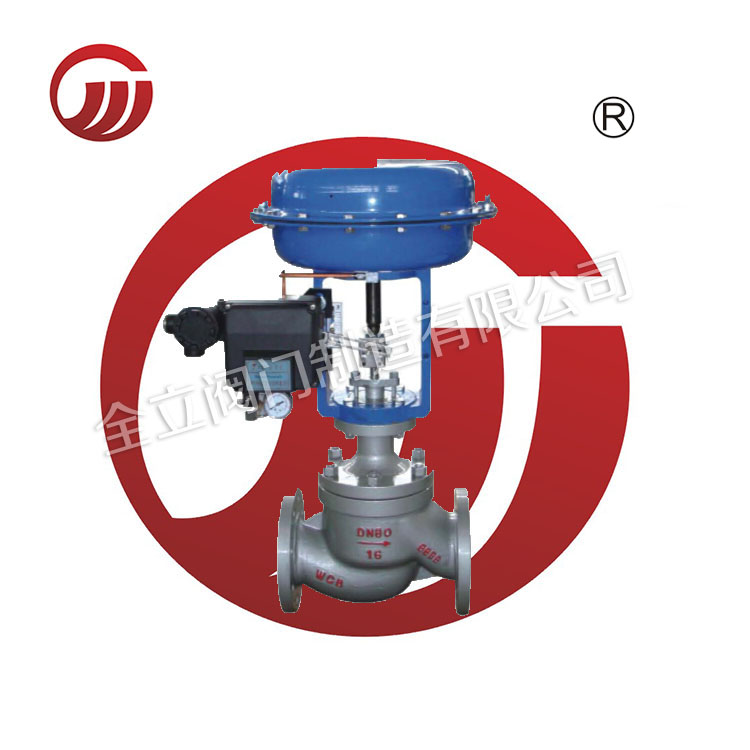

ZJHP精小型氣動薄膜單座調節閥概述：
ZJHP精小型氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。（可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等）
【一】ZJHP精小型氣動薄膜單座調節閥性能指標：
項目 | 指標值 | 項目 | 指標值 | ||||
基本誤差% | 不帶定位器 | ±5.0 | 始 | 氣關 | 不帶定位器 | 始點 | ±5.0 |
帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
終點 | ±5.0 | ||||||
死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
額定行程偏差% | ±2.5 | ||||||
注：本產品執行GB/T4213-92國家標準。
【二】允許壓差MPa：
開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
氣 關 | ZHA | 20～100 | 140 | P | 6.4 | 5.94 | 3.34 | 3.34 | 2.14 | |||||||||||
ZHA | 20～100 | 140 | P | 1.31 | 0.84 | 0.53 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.51 | 0.33 | 0.21 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.22 | 0.15 | 0.08 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.06 | 0.04 | |||||||||||||||
氣 開 | ZHB | 20～100 | 140 | P | 4.46 | 3.09 | 1.98 | 1.11 | 0.71 | |||||||||||
ZHB | 20～100 | 140 | P | 0.44 | 0.28 | 0.18 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.17 | 0.11 | 0.07 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.07 | 0.05 | 0.028 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.03 | 0.02 | |||||||||||||||
注：（1）P-閥門定位器;R-壓力繼動器;（2）允許壓差為閥關閉P2=0狀態下,P的最大值;（3）如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
【三】主要零件材料：
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
【四】調節機構主要技術參數：
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 | |||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
閥體材質 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
可調比R | 50:1 | |||||||||||||||||||
氣源接頭 | M16×1.5 | |||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
【五】執行機構主要技術參數：
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20～100(標準):40～200; | ||||
【六】ZJHP精小型氣動薄膜單座調節閥外形尺寸mm：
DN | L | H | H1 | 質量(kg) | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
手動調節閥 | 電動調節閥 | 氣動調節閥 | 自力式調節閥 |
【調節閥】由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥分電動調節閥、氣動調節閥和液動調節閥（自力式調節閥）等。調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。【調節閥】通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.3dhgame.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
