『先導式減壓閥』專業生產廠家，由本廠自主研發生產的【先導式減壓閥】質量可靠、價格合理、售后服務完善。『先導式減壓閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【減壓閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|

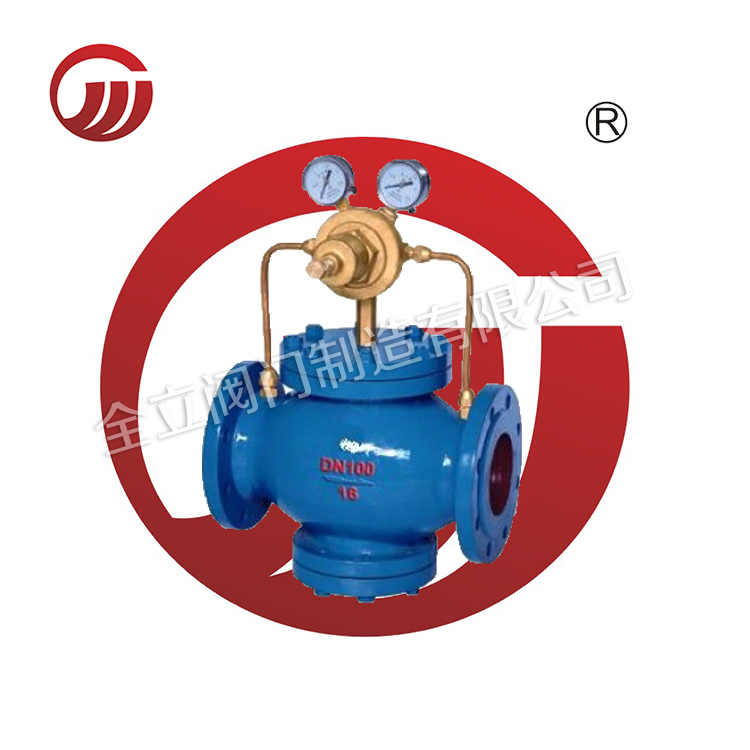

產品名稱 | 先導式減壓閥 |
產品型號 | Y43X |
公稱通徑 | DN15-DN500 |
壓力范圍 | 1.6MPa-16.0MPa |
閥體材質 | 鑄鐵、鑄鋼、不銹鋼 |
先導式減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。先導式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
殼化試驗壓力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | ||
密封試驗壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
最高進口壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
出口壓力范圍（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | ||
壓力特性偏差（MPa）△P2P | GB12246-1989 | |||||||
流量特性偏差（MPa）△P2G | GB12246-1989 | |||||||
最小壓差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | ||
滲漏量 | GB12245-1989 | |||||||
減壓閥流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材料
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | WCB |
閥座閥盤 | 2Cr13 |
缸套 | 2Cr13/銅合金 |
活塞 | 合金鑄鐵 |
導閥座導閥桿 | 2Cr13 |
主閥彈簧 | 1Cr18Ni9Ti |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si12Mn |
外形尺寸(PN1.6-4.0)單位：mm
公稱通徑 | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
外形尺寸(PN6.4-16.0) 單位：mm
公稱通徑 | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
安裝說明：
①為了操作和維護方便，該先導式減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與先導式減壓閥閥體上所示箭頭的方向一致。
③為了防止先導式減壓閥閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
Tages：先導式安全閥
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.3dhgame.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
