不銹鋼伸縮蝶閥 SD341F

發布日期：[2017-03-14] 點擊數：不銹鋼伸縮蝶閥 SD341F

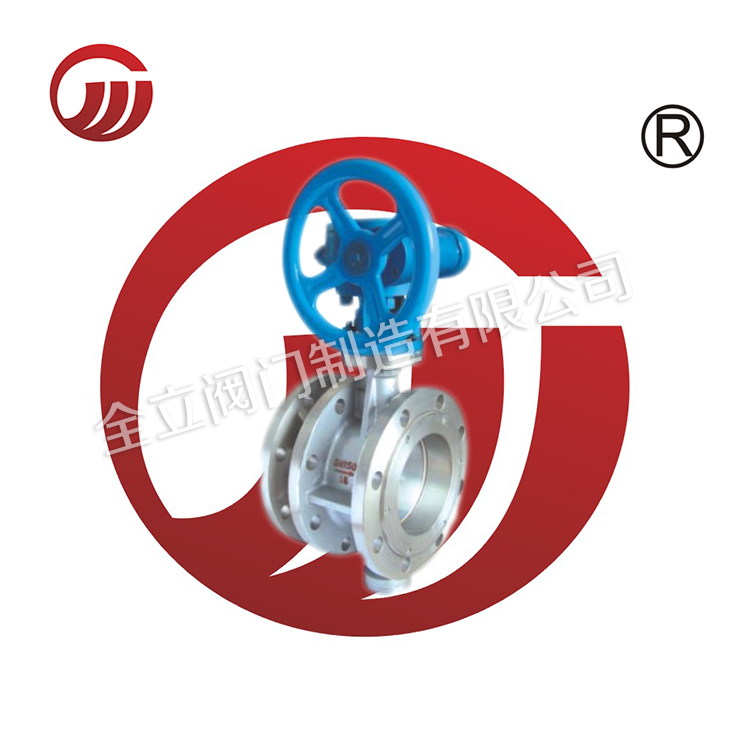

不銹鋼蝸輪傳動法蘭伸縮蝶閥 SD341F

【主要技術參數】

公稱通徑 DN	50～3000mm	公稱壓力	0.1～4.0Mpa
適用溫度	-50～200	傳動方式	手支、蝸輪、氣動、電動
適用介質	水、蒸氣、酸、堿、油品等

【性能范圍】

制造標準	GB12238-89	尺寸標準	GB/T17241.6-98
結構長度	GB12221-89	檢驗標準	GB/T13927-92

【主要零件材料】

閥體	閥板	閥座	閥桿	填料
HT200 WCB 1Cr18Ni9Ti	HT200 WCB 1Cr18Ni9Ti	丁腈橡膠乙丙橡膠氟橡膠	45 2Cr13 1Cr18Ni9Ti	柔性石墨

【主要連接尺寸及重量參數】

規格	D1	D2	D	Lmax	Lmin	H1	H2	Z-?d
100	180	155	215	216	174	110	170	8-?18
125	210	185	245	232	186	123	185	8-?18
150	240	210	280	239	194	140	210	8-?23
200	295	265	335	264	214	170	238	8-?23
250	350	320	390	296	235	195	270	12-?23
300	400	368	440	300	250	222	300	12-?23
350	460	428	500	320	270	252	330	16-?23
400	515	482	565	332	282	285	368	16-?25
450	565	532	615	355	305	310	402	20-?25
500	620	585	670	365	315	337	438	20-?25
600	725	685	780	420	370	393	490	20-?30
700	840	800	895	446	396	450	558	24-?30
800	950	905	1010	476	426	515	625	24-?34
900	1050	1005	1110	506	456	560	685	28-?34
1000	1160	1115	1220	516	466	610	750	28-?34
1200	1380	1325	145	560	510	725	880	32-?41
1400	1590	1525	1675	590	540	840	987	36-?48
1600	1820	1750	1915	630	585	960	1158	40-?54
1800	2020	1950	2115	680	630	1060	1258	44-?54
2000	2230	2160	2325	730	680	1165	1365	48-?54

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.3dhgame.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
