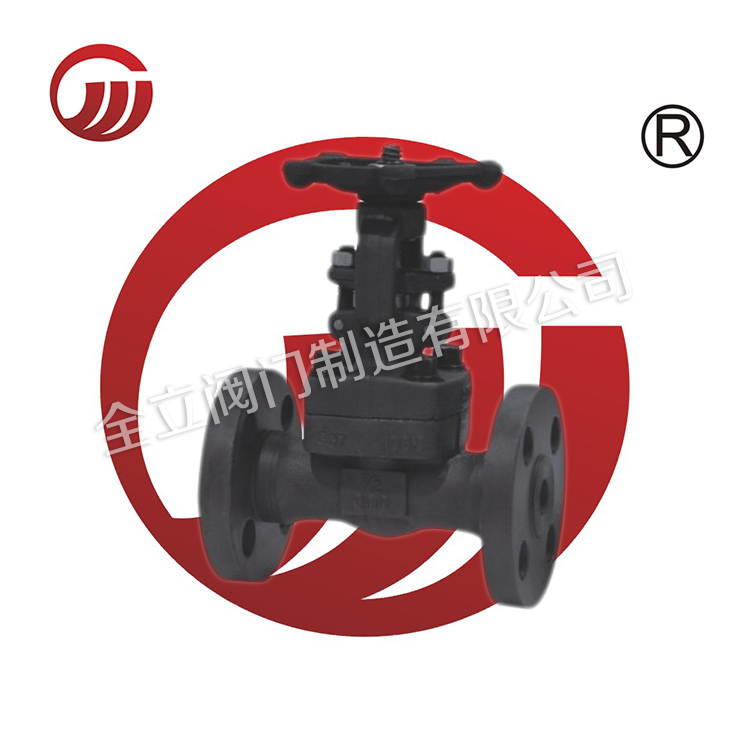

鍛鋼法蘭端閘閥
150Lb-600Lb標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圓柱銷 | A276 420 | A276 304 | ||
9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 420 | |||
14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 潤滑墊片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（開） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
鍛鋼法蘭端閘閥 900Lb-1500Lb標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圓柱銷 | A276 420 | A276 304 | ||
9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 420 | |||
14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 潤滑墊片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（開） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.3dhgame.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
