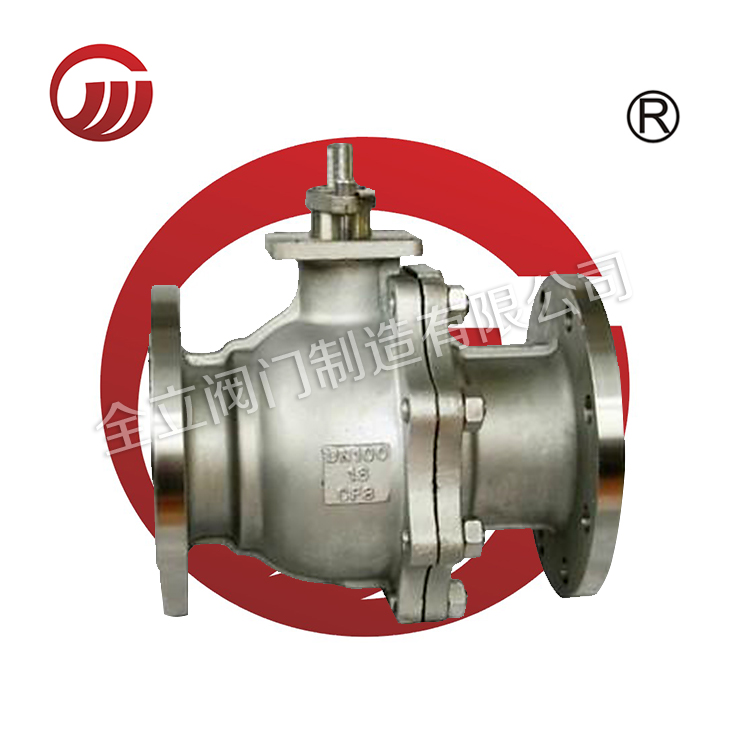

金屬密封法蘭球閥 Q41Y

發布日期：[2017-03-14] 點擊數：金屬密封法蘭球閥 Q41Y

產品型號：Q41H-16C Q41Y-25C Q41Y-40C Q41Y-64C Q41Y-100C Q41Y-160C

公稱壓力：2.5Mpa-320Mpa 適用溫度350度

【法蘭硬密封球閥特點與用途】

1連接尺寸按GB標準設計，制造，同時可按照API ，ANSI，JIS，JPI ，DIN，NF，BS等標準設計制造。
2閥門結構：單向（雙）密封浮球三體式
3采用不銹鋼或合金鋼的環面密封。具有防吹結構。
4可與氣動，電動，液動裝置方便連接實現遠程監控
5主要適用于石油，化工，冶金，熱電等工業領域中如瀝青，油品等高溫介質的截流和調節用。

【法蘭硬密封球閥操作使用】

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

【法蘭硬密封球閥產品結構圖】

【法蘭硬密封球閥主要連接尺寸】

公稱通徑 DN（MM）	PN1.6MPA						PN1.6MPA
公稱通徑 DN（MM）	L法蘭	L對焊	D	D1	D2	Z-d	L法蘭	L對焊	D	D1	D2	Z-d
50	203	216	160	125	100	4-18	203	216	160	125	100	4-18
65	222	283	195	145	120	4-18	222	241	180	145	120	8-18
80	241	305	215	160	135	8-18	241	283	195	160	135	8-18
100	305	381	245	180	155	8-18	305	305	230	190	160	8-23
125	356	457	280	210	185	8-18	356	381	270	220	188	8-25
150	394	521	335	240	210	8-23	394	457	300	250	218	8-25
200	457	559	405	295	265	12-23	457	521	360	310	278	12-25
250	533	635	460	355	320	12-25	533	559	425	370	332	12-30
300	610	762	520	410	375	12-25	610	635	485	430	390	16-30
350	686	838	580	470	435	16-25	686	762	550	490	443	16-34
400	762	914	640	525	485	16-30	762	838	610	550	505	16-34
450	864	991	705	585	545	23-30	864	914	660	600	555	20-34
500	914	1143	840	650	608	20-34	914	991	760	660	610	20-41
600	1067	1146	894	770	718	20-41	1067	1143	840	770	718	20-41

公稱通徑 DN（MM）	PN4.0MPA						PN6.4MPA
公稱通徑 DN（MM）	L法蘭	L對焊	D	D1	D2	Z-d	L法蘭	L對焊	D	D1	D2	Z-d
50	216	216	160	125	100	4-18	216	216	175	135	105	4-23
65	241	241	180	145	120	8-18	241	241	200	160	130	8-23
80	283	283	195	160	135	8-19	283	283	210	170	140	8-23
100	305	301	230	190	160	8-23	305	305	250	200	168	8-25
125	381	381	270	220	188	8-25	381	381	250	200	168	8-25
150	409	457	300	250	218	8-25	403	457	340	280	240	8-34
200	502	521	375	320	282	12-30	502	521	405	345	300	12-34
250	568	559	445	385	385	12-34	568	559	470	400	352	12-41
300	654	635	510	450	409	16-34	648	635	590	460	412	16-41
350	762	762	570	510	465	16-34	762	762	595	520	475	16-41
400	838	838	655	585	525	16-41	838	838	670	585	525	16-48
450	914	914	680	610	560	20-41	-	-	-	-	-
500	991	991	755	670	612	20-48	991	991	800	705	640	20-54
600	1143	1143	890	795	730	20-54	1143	1146	930	820	750	20-58

【法蘭硬密封球閥特點】

1）、流動阻力小；

2）、結構簡單；

3）、體積小、重量輕；

4）、目前球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。

【法蘭硬密封球閥施工、安裝要點】

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.3dhgame.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
